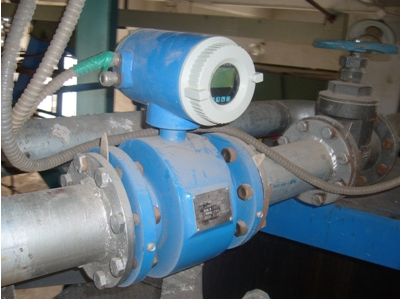

分体式电磁流量计
- 型号：LDBE-50
- 优惠价：2500 元
电磁流量计
1 简介
LDE系列智能电磁流量计是一种电磁感应式流量仪表，它由传感器和智能信号转换器组成。它能测量各类导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体,原水，冷却水、纸浆、泥浆、煤浆、矿浆、糖浆、玉米浆、纤维浆、粮浆、石灰乳、双氧水、海水、啤酒、麦汁、牛奶和各种饮料等导电液体及固液两相液体。电磁流量计主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
2 技术参数
|
公称通径（mm） （特殊规格可定制） |
管道式四氟衬里：DN10～DN1200 |
|
|
管道式橡胶衬里：DN40～DN1200 |
||
|
流动方向： |
正，反，净流量 |
|
|
量程比： |
150：1 |
|
|
重复性误差： |
测量值的±0.1% |
|
|
精度等级： |
管道式：0.2-0.5%级 |
|
|
被测介质温度： |
普通橡胶衬里：－20～＋60℃ |
|
|
高温橡胶衬里：－20～＋90℃ |
||
|
聚四氟乙稀衬里：－30～＋100℃ |
||
|
高温型四氟衬里：－20～＋180℃ |
||
|
额定工作压力： （高压可定制） |
DN6－DN80：≤1.6MPa |
|
|
DN100－DN250：≤1.0MPa |
||
|
DN300－DN1200：≤0.6MPa |
||
|
流速范围： |
0.1－15m/s |
|
|
电导率范围： |
被测流体电导率≥5μs/cm |
|
|
电流输出： |
负载电阻 |
0～10mA：0～1.5kΩ |
|
4～20mA：0～750 kΩ |
||
|
数字频率输出： |
输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA |
|
|
供电电源： |
AC220V、DC24V或3.6V电池 |
|
|
要求直管段长度 |
上游≥5DN，下游≥2DN |
|
|
连接方式： |
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 |
|
|
防爆等级： |
mdIIBT4 |
|
|
防护等级： |
IP65，特殊订制最高可达IP68 |
|
|
环境温度： |
－25～＋60℃ |
|
|
相对温度： |
5%～95% |
|
|
消耗总功率： |
小于20W |
|
3 仪表选型
电磁流量计选型代码
|
型号 |
说明 |
|||||||||
|
LDE — |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
-□ |
|
|
通径 |
|
|
|
|
|
|
|
|
|
10-2200mm |
|
组合 |
S |
一体型 |
||||||||
|
L |
分体型 |
|||||||||
|
电极材料 |
M |
不锈钢 |
||||||||
|
T |
Ti（钛） |
|||||||||
|
D |
Ta（钽） |
|||||||||
|
H |
哈氏合金 |
|||||||||
|
P |
Pt铂 |
|||||||||
|
N |
Ni镍 |
|||||||||
|
输出方式 |
0 |
无输出 |
||||||||
|
1 |
4-20mA/1-5KHz |
|||||||||
|
2 |
4-20mA |
|||||||||
|
衬里材料 |
X |
橡胶 |
||||||||
|
F |
聚四氟乙烯 |
|||||||||
|
P |
聚乙烯 |
|||||||||
|
J |
聚氨酯橡胶 |
|||||||||
|
就地显示 |
0 |
无就地显示 |
||||||||
|
1 |
就地显示 |
|||||||||
|
通讯方式 |
0 |
无通讯 |
||||||||
|
1 |
RS485 |
|||||||||
|
2 |
RS232 |
|||||||||
|
3 |
Mobdus |
|||||||||
|
4 |
Hart |
|||||||||
|
接地 |
0 |
无接地环 |
||||||||
|
1 |
有接地环 |
|||||||||
|
2 |
有接地电极 |
|||||||||
|
上限流量 |
（n） |
上限流量（量程）m3/h |
||||||||

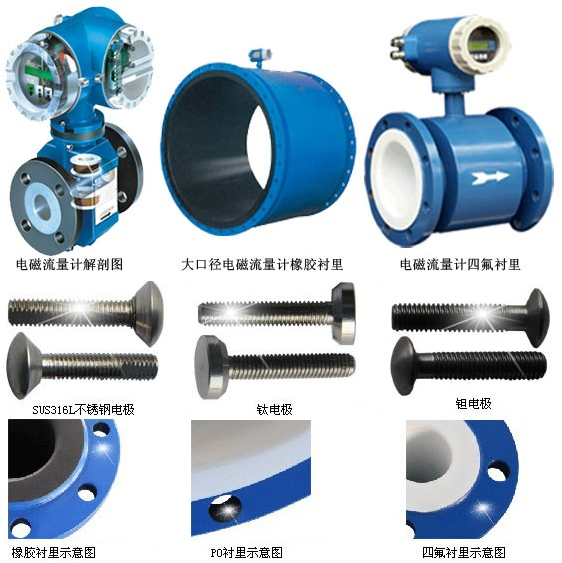

电磁流量计衬里的选择
|
衬里材料 |
主要性能 |
适用范围 |
|
氯丁橡胶 Neoprene |
耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。 |
<80°C，一般水，污水，泥浆，矿浆 |
|
聚氨酯橡胶 Polyurethane |
有极好的耐磨性能，耐酸碱性能略差。 |
<60°C，中性、强磨损的矿浆，煤浆、泥浆。 |
|
聚四氟乙烯 PTFE |
化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。 |
<180°C，浓酸、碱等强腐蚀性介质，卫生类介质。 |
|
F46 |
化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好 |
<180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质 |
电磁流量计电极材料的选择
|
材质 |
耐腐蚀性能 |
|
316L |
对于硝酸、室温下<5%的硫酸，沸腾的磷酸、碱溶液；在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。 |
|
哈氏合金HB |
耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。 |
|
哈氏合金HC |
耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水 |
|
钛 |
能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，不耐较纯的还原性酸（硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸和含有Fe、Cu离子的介质）时则腐蚀大为降低。 |
|
钽 |
具有优良的耐腐蚀性和玻璃很相似，除了氢氟酸、浓硫酸外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和175°C以下的硫酸）的腐蚀，在碱中不耐腐蚀。 |
电磁流量计口径及量程的选择
|
公称通径(mm) |
可测量流量范围（m3/h） |
有效测量流量范围（m3/h） |
公称通径(mm) |
可测量流量范围（m3/h） |
有效测量流量范围（m3/h） |
|
10 |
0.0142～3.3912 |
0.0848～2.826 |
300 |
12.717～3052 |
76.302～2543 |
|
15 |
0.0318～7.6302 |
0.1908～6.3585 |
350 |
17.31～4154 |
103.86～3461 |
|
20 |
0.0566～13.5648 |
0.3392～11.304 |
400 |
22.61～5425 |
135.65～4521 |
|
25 |
0.0883～21.195 |
0.5298～17.6625 |
450 |
28.62～6867 |
171.68～5722 |
|
32 |
0.1447～34.7258 |
0.8682～29.9382 |
500 |
35.33～8478 |
211.95～7065 |
|
40 |
0.2261～54.2592 |
1.3565～45.216 |
600 |
50.87～12208 |
305.2～10173 |
|
50 |
0.3533～84.78 |
2.1195～70.65 |
700 |
69.24～16616 |
415.4～13847 |
|
65 |
0.5970～143.28 |
3.5819～119.39 |
800 |
90.44～21703 |
542.6～18086 |
|
80 |
0.9044～217.03 |
5.4259～180.86 |
900 |
114.46～27468 |
686.7～22890 |
|
100 |
1.413 ～339.12 |
8.478～282.6 |
1000 |
141.3～33912 |
847.8～28260 |
|
125 |
2.2079～529.87 |
13.2468～441.56 |
1200 |
203.5～48833 |
1221～40694 |
|
150 |
3.1793～763 |
19.0755～635.85 |
1400 |
277～66467 |
1662～55389 |
|
200 |
5.652～1356 |
33.912～1130.4 |
1600 |
361.8～86814 |
2171～72345 |
|
250 |
8.8313～2119 |
52.9875～1766 |
1800 |
457.9～109874 |
2747～91562 |
