转子流量计原理详解
2015-8-14 8:43:54 点击：
玻璃转子流量计通常由一根自下而上扩大的锥形玻管和一只随着流量大小上下移动的浮子，与管路连接的上、下基座，密封垫圈和上、下止档等组成。玻璃转子流量计压力损失小、性能可靠、结构简单，安装使用方便，因此玻璃转子流量计是现在流量仪表行业中使用最为广泛的一款流量计，而常州成丰仪表玻璃转子流量计，在国内玻转市场总就占据了20%的市场份额。
玻璃转子流量计工作的原理是什么？
玻璃转子流量计垂直安装在测量管道上。当流体自下而上流入锥管时，被转子截流，这样在转子上、下游之间产生压力差，转子在压力差（升力）的作用下上升，这时作用在转子上的力有三个:流体对转子的升力、转子在流体中的浮力和转子自身的重力。

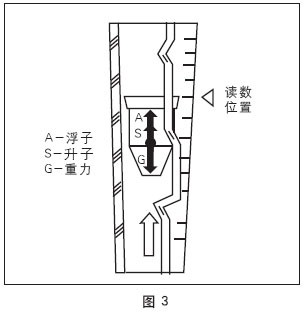

当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。如下图（图3）。
玻璃转子流量计工作的原理是什么？
玻璃转子流量计垂直安装在测量管道上。当流体自下而上流入锥管时，被转子截流，这样在转子上、下游之间产生压力差，转子在压力差（升力）的作用下上升，这时作用在转子上的力有三个:流体对转子的升力、转子在流体中的浮力和转子自身的重力。
当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。如下图（图3）。
